FD 23 Traversen
Produktübersicht
FD 23 ist ein Traversensystem in 3-Punkt Ausführung, welches trotz seines geringen Tragrohr-Durchmessers von nur 35 mm professionelle Anwendung in der Veranstaltungstechnik findet. Auch im Messebau und Ladenbau wird FD 23 erfolgreich eingesetzt. Obwohl die Abmessungen sehr gering sind, lässt es genug Spielraum für Beleuchtungstechnik und Werbemittel.
Das System wird mittels konischer Verbindung kraftschlüssig verbunden. Die Verbinder sind im Lieferumfang enthalten. Um die Traversen zu verbinden, benötigt man als Werkzeug lediglich einen leichten Aluminium-Hammer. Sonderkonstruktionen und Pulverbeschichtungen sind in kurzer Zeit realisierbar.
Geprüfte Sicherheit
Abmessungen
Spezifikationen
| Breite: | 220 mm |
| Höhe: | 195 mm |
| Tragrohr: | 35 x 2 mm |
| Diagonalen: | 10 x 2 mm |
| Legierung: | EN-AW 6060 T66 |
Belastungstabelle FD 23
| Spannweite | Gleichmäßig verteilte Last |
Durchbiegung | Mittige Einzellast | Durchbiegung |
| m | kg/m | mm | kg | mm |
| 1,0 | 500,4 | 0,3 | 500,4 | 0,4 |
| 2,0 | 249,1 | 2,0 | 315,1 | 2,1 |
| 3,0 | 138,8 | 5,8 | 208,2 | 4,6 |
| 4,0 | 77,1 | 10,3 | 154,1 | 8,3 |
| 5,0 | 48,5 | 16,1 | 121,2 | 13,0 |
| 6,0 | 33,0 | 23,2 | 98,9 | 18,9 |
| 7,0 | 23,6 | 31,6 | 82,7 | 25,9 |
| 8,0 | 17,5 | 41,4 | 70,2 | 34,2 |
Hohe Gleichlasten sind idealisiert zu verstehen. Die Lasteinleitung hat im Knoten zu erfolgen.
Strecken, Winkel und Bauteile FD 23
|
| Länge | Gewicht | Art.-Nr. | Länge | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 25 | 1,10 | 300230250 | 175 | 4,50 | 300231750 |
| 50 | 1,70 | 300230500 | 200 | 4,80 | 300232000 |
| 75 | 2,20 | 300230750 | 250 | 6,30 | 300232500 |
| 100 | 2,80 | 300231000 | 300 | 7,30 | 300233000 |
| 125 | 3,30 | 300231250 | 350 | 8,40 | 300233500 |
| 150 | 4,00 | 300231500 | 400 | 9,60 | 300234000 |
 |
2 Weg Winkel 45°
Schenkellänge: 1000 mm
Gewicht: 3,2 kg
 |
2 Weg Winkel 60°
Schenkellänge: 1000 mm
Gewicht: 3,0 kg
 |
2 Weg Winkel 90°
Schenkellänge: 500 mm
Gewicht: 2,8 kg
 |
2 Weg Winkel 120°
Schenkellänge: 500 mm
Gewicht: 2,8 kg
 |
2 Weg Winkel 135°
Schenkellänge: 500 mm
Gewicht: 2,8 kg
 |
2 Weg Winkel 90° Spitze oben
Schenkellänge: 500 mm
Gewicht: 2,8 kg
 |
2 Weg Winkel 90° Spitze unten
Schenkellänge: 500 mm
Gewicht: 2,8 kg
 |

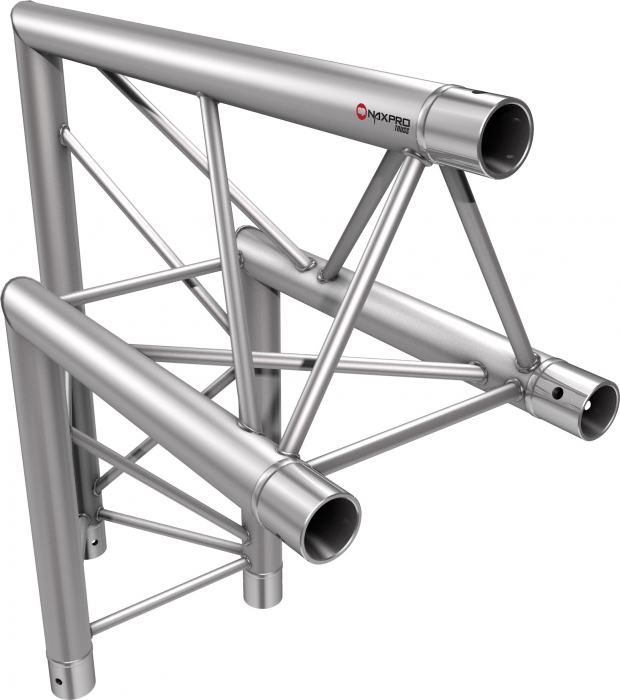

3 Weg Winkel 90° Spitze oben-links
Schenkellänge: 500 mm
Gewicht: 3,8 kg
 |
3 Weg Winkel 90° Spitze oben-rechts
Schenkellänge: 500 mm
Gewicht: 3,8 kg
 |
3 Weg Winkel 120° Spitze oben-rechts
Schenkellänge: 500 mm
Gewicht: 3,8 kg
 |
3 Weg Winkel 90° Spitze unten-links
Schenkellänge: 500 mm
Gewicht: 3,8 kg
 |
3 Weg Winkel 90° Spitze
unten-rechts
Schenkellänge: 500 mm
Gewicht: 3,8 kg
 |

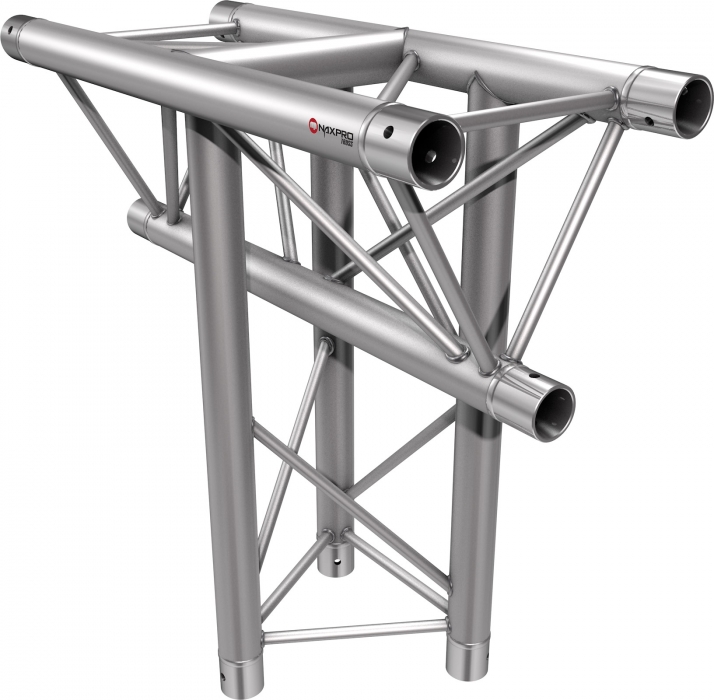

3 Weg T-Stück 90° vertikal
Spitze unten
Schenkellänge: 500 mm
Gewicht: 3,5 kg
 |
3 Weg T-Stück 90° horizontal
Schenkellänge: 500 mm
Gewicht: 3,4 kg
 |
3 Weg T-Stück 90° vertikal
Spitze oben
Schenkellänge: 500 mm
Gewicht: 3,5 kg
 |
3 Weg T-Stück 90° vertikal
Spitze unten
Schenkellänge: 500 mm
Gewicht: 3,5 kg
 |
3 Weg T-Stück 90° vertikal
Spitze oben
Schenkellänge: 500 mm
Gewicht: 3,5 kg
 |
4 Weg Kreuz 90°
Schenkellänge: 500 mm
Gewicht: 4,6 kg
 |
4 Weg T-Stück 90° Spitze unten
Schenkellänge: 500 mm
Gewicht: 4,6 kg
 |
4 Weg T-Stück 90° Spitze oben
Schenkellänge: 500 mm
Gewicht: 4,6 kg
 |

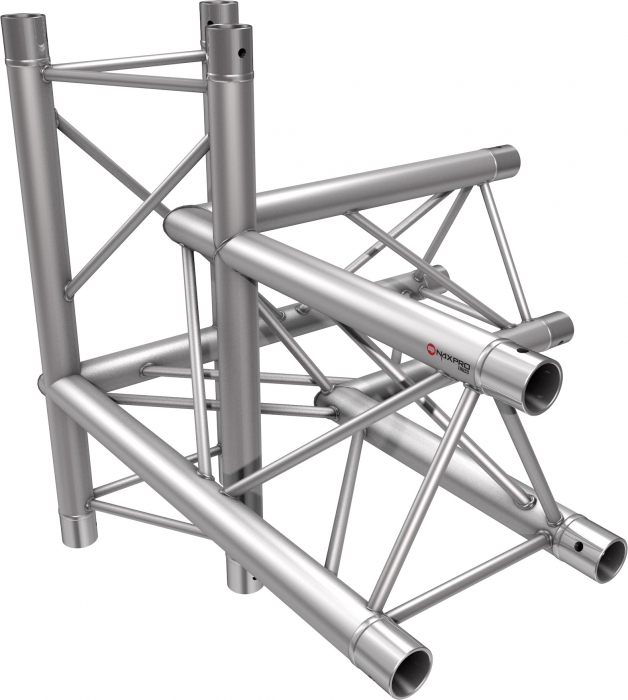

4 Weg Winkel 90° - links
Schenkellänge: 500 mm
Gewicht: 4,6 kg
 |
4 Weg Winkel 90° - rechts
Schenkellänge: 500 mm
Gewicht: 4,6 kg
 |
5 Weg T-Stück 90°
Schenkellänge: 500 mm
Gewicht: 5,0 kg
 |
5 Weg Kreuz 90° Spitze oben
Schenkellänge: 500 mm
Gewicht: 5,0 kg
 |
5 Weg Kreuz 90° Spitze unten
Schenkellänge: 500 mm
Gewicht: 5,0 kg
 |
6 Weg Kreuz 90°
Schenkellänge: 500 mm
Gewicht: 5,5 kg
 |
Außenmaß: 240 x 219 x 5 mm
Gewicht: 1,0 kg
Traversenkreise FD 23
|
| Bezeichnung | Länge | Gewicht | Art.-Nr. |
| cm | kg | ||
| FD 23 Spitze Innen pro laufendem Umfangmeter | 2,10 | 301231001 | |
| FD 23 Spitze Innen (4 x 90°) | 200 | 13,19 | 301231020 |
| FD 23 Spitze Innen (4 x 90°) | 300 | 19,78 | 301231030 |
| FD 23 Spitze Innen (4 x 90°) | 400 | 26,38 | 301231040 |
| FD 23 Spitze Innen (8 x 45°) | 500 | 32,97 | 301231050 |
| FD 23 Spitze Innen (8 x 45°) | 600 | 39,56 | 301231060 |
| FD 23 Spitze Innen (8 x 45°) | 700 | 46,20 | 301231070 |
| FD 23 Spitze Innen (8 x 45°) | 800 | 52,75 | 301231080 |
| FD 23 Spitze Innen (12 x 30°) | 900 | 59,35 | 301231090 |
| FD 23 Spitze Innen (12 x 30°) | 1000 | 65,94 | 301231100 |
|
| Bezeichnung | Länge | Gewicht | Art.-Nr. |
| cm | kg | ||
| FD 23 Spitze Außen pro laufendem Umfangmeter | 2,10 | 301232001 | |
| FD 23 Spitze Außen (4 x 90°) | 200 | 13,19 | 301232020 |
| FD 23 Spitze Außen (4 x 90°) | 300 | 19,78 | 301232030 |
| FD 23 Spitze Außen (4 x 90°) | 400 | 26,38 | 301232040 |
| FD 23 Spitze Außen (8 x 45°) | 500 | 32,97 | 301232050 |
| FD 23 Spitze Außen (8 x 45°) | 600 | 39,56 | 301232060 |
| FD 23 Spitze Außen (8 x 45°) | 700 | 46,20 | 301232070 |
| FD 23 Spitze Außen (8 x 45°) | 800 | 52,75 | 301232080 |
| FD 23 Spitze Außen (12 x 30°) | 900 | 59,35 | 301232090 |
| FD 23 Spitze Außen (12 x 30°) | 1000 | 65,94 | 301232100 |
|
| Bezeichnung | Länge | Gewicht | Art.-Nr. |
| cm | kg | ||
| FD 23 Spitze Oben/Unten pro laufendem Umfangmeter | 2,10 | 301230001 | |
| FD 23 Spitze Oben/Unten (4 x 90°) | 200 | 13,19 | 301230020 |
| FD 23 Spitze Oben/Unten (4 x 90°) | 300 | 19,78 | 301230030 |
| FD 23 Spitze Oben/Unten (4 x 90°) | 400 | 26,38 | 301230040 |
| FD 23 Spitze Oben/Unten (8 x 45°) | 500 | 32,97 | 301230050 |
| FD 23 Spitze Oben/Unten (8 x 45°) | 600 | 39,56 | 301230060 |
| FD 23 Spitze Oben/Unten (8 x 45°) | 700 | 46,20 | 301230070 |
| FD 23 Spitze Oben/Unten (8 x 45°) | 800 | 52,75 | 301230080 |
| FD 23 Spitze Oben/Unten (12 x 30°) | 900 | 59,35 | 301230090 |
| FD 23 Spitze Oben/Unten (12 x 30°) | 1000 | 65,94 | 301230100 |
