HD 33 Traversen
Produktübersicht
HD 33 ist ein Traversensystem in 3-Punkt Heavy Duty Ausführung, besonders gut geeignet für den Messebau und Ladenbau, sowie Veranstaltungstechnik und als Tragsystem für Beleuchtungstechnik ist. Durch kompakte Bauform kombiniert mit hoher Belastbarkeit ist dieses System für den einfachen Messestand bis hin zum komplexen Rigging-Konstrukt bestens geeignet.
Das System wird mittels konischer Verbindung kraftschlüssig verbunden. Die Verbinder sind im Lieferumfang enthalten. Um die Traversen zu verbinden, benötigt man als Werkzeug lediglich einen leichten Aluminium-Hammer. Sonderkonstruktionen und Pulverbeschichtungen sind in kurzer Zeit realisierbar.
Geprüfte Sicherheit
Abmessungen
Spezifikationen
| Breite: | 290 mm |
| Höhe: | 258 mm |
| Tragrohr: | 50 x 3 mm |
| Diagonalen: | 20 x 2 mm |
| Legierung: | EN-AW 6082 T6 |
Belastungstabelle HD 33
| Spannweite | Gleichmäßig verteilte Last |
Durchbiegung | Mittige Einzellast | Durchbiegung |
| m | kg/m | mm | kg | mm |
| 1,0 | 1979,2 | 0,3 | 1979,2 | 0,4 |
| 2,0 | 987,1 | 2,2 | 1477,7 | 2,6 |
| 3,0 | 653,9 | 7,4 | 980,9 | 5,9 |
| 4,0 | 365,6 | 13,2 | 731,3 | 10,6 |
| 5,0 | 232,2 | 20,6 | 580,5 | 16,6 |
| 6,0 | 159,7 | 29,7 | 479,1 | 24,0 |
| 7,0 | 116,0 | 40,5 | 406,0 | 32,8 |
| 8,0 | 87,6 | 53,0 | 350,5 | 43,0 |
| 9,0 | 68,2 | 67,2 | 306,8 | 54,8 |
| 10,0 | 54,3 | 83,1 | 271,3 | 68,0 |
| 11,0 | 44,0 | 100,8 | 241,8 | 82,9 |
| 12,0 | 36,1 | 120,2 | 216,8 | 99,4 |
| 13,0 | 30,0 | 141,4 | 195,3 | 117,5 |
| 14,0 | 25,2 | 164,4 | 176,5 | 137,5 |
Hohe Gleichlasten sind idealisiert zu verstehen. Die Lasteinleitung hat im Knoten zu erfolgen.
Die Belastungswerte sind unter Verwendung von 10.9 Bolzen berechnet.
Strecken, Winkel und Bauteile HD 33
|
| Länge | Gewicht | Art.-Nr. | Länge | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 21 | 2,00 | 304330210 | 175 | 9,10 | 304331750 |
| 25 | 2,20 | 304330250 | 200 | 10,30 | 304332000 |
| 29 | 2,40 | 304330290 | 225 | 11,40 | 304332250 |
| 42 | 3,20 | 304330420 | 250 | 12,60 | 304332500 |
| 50 | 3,50 | 304330500 | 300 | 14,80 | 304333000 |
| 75 | 5,10 | 304330750 | 350 | 17,10 | 304333500 |
| 100 | 5,70 | 304331000 | 400 | 19,40 | 304334000 |
| 125 | 6,80 | 304331250 | 450 | 21,70 | 304334500 |
| 150 | 8,00 | 304331500 | 500 | 24,00 | 304335000 |
 |
2 Weg Winkel 45°
Schenkellänge: 1000 mm
Gewicht: 8,6 kg
 |
2 Weg Winkel 60°
Schenkellänge: 1000 mm
Gewicht: 8,6 kg
 |
2 Weg Winkel 90°
Schenkellänge: 500 mm
Gewicht: 6,5 kg
 |
2 Weg Winkel 120°
Schenkellänge: 500 mm
Gewicht: 7,1 kg
 |
2 Weg Winkel 135°
Schenkellänge: 500 mm
Gewicht: 7,1 kg
 |
2 Weg Winkel 90° Spitze oben
Schenkellänge: 500 mm
Gewicht: 6,7 kg
 |
2 Weg Winkel 90° Spitze unten
Schenkellänge: 500 mm
Gewicht: 6,4 kg
 |

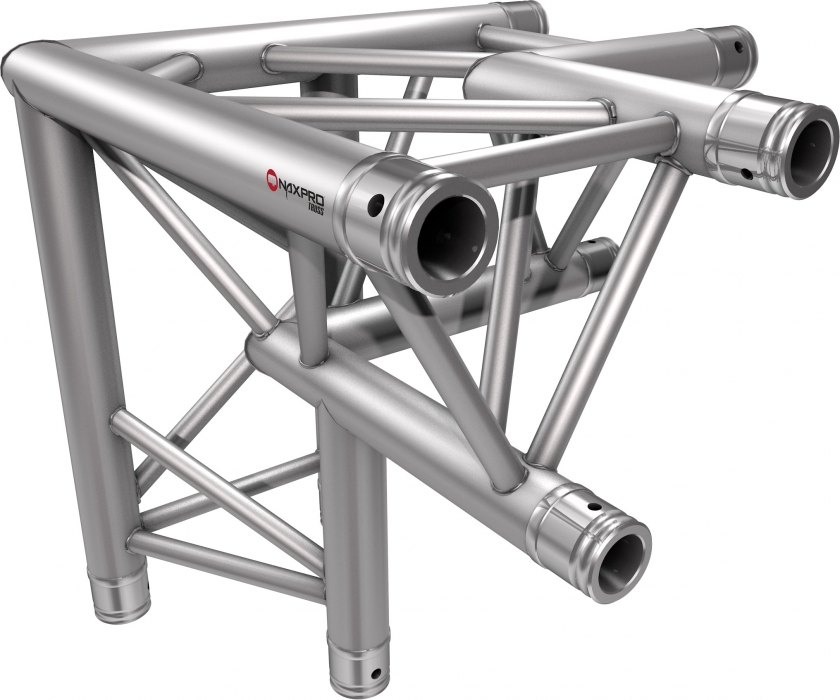

3 Weg Winkel 90° Spitze oben-links
Schenkellänge: 500 mm
Gewicht: 10,1 kg
 |
3 Weg Winkel 90° Spitze oben-rechts
Schenkellänge: 500 mm
Gewicht: 10,1 kg
 |
3 Weg Winkel 90° Spitze unten-links
Schenkellänge: 500 mm
Gewicht: 10,1 kg
 |
3 Weg Winkel 90° Spitze
unten-rechts
Schenkellänge: 500 mm
Gewicht: 8,8 kg
 |
3 Weg T-Stück 90° vertikal
Spitze unten
Schenkellänge: 500 mm
Gewicht: 8,6 kg
 |
3 Weg T-Stück 90° horizontal
Schenkellänge: 500 mm
Gewicht: 7,8 kg
 |
3 Weg T-Stück 90° vertikal
Spitze oben
Schenkellänge: 500 mm
Gewicht: 8,8 kg
 |
3 Weg T-Stück 90° vertikal
Spitze unten
Schenkellänge: 500 mm
Gewicht: 8,6 kg
 |
3 Weg T-Stück 90° vertikal
Spitze oben
Schenkellänge: 500 mm
Gewicht: 8,6 kg
 |
4 Weg Kreuz 90°
Schenkellänge: 500 mm
Gewicht: 9,0 kg
 |
4 Weg T-Stück 90° Spitze unten
Schenkellänge: 500 mm
Gewicht: 11,0 kg
 |
4 Weg T-Stück 90° Spitze oben
Schenkellänge: 500 mm
Gewicht: 10,8 kg
 |
4 Weg Winkel 90° - links
Schenkellänge: 500 mm
Gewicht: 11,4 kg
 |
4 Weg Winkel 90° - rechts
Schenkellänge: 500 mm
Gewicht: 11,4 kg
 |
5 Weg T-Stück 90°
Schenkellänge: 500 mm
Gewicht: 13,2 kg
 |
5 Weg Kreuz 90° Spitze oben
Schenkellänge: 500 mm
Gewicht: 13,2 kg
 |
5 Weg Kreuz 90° Spitze unten
Schenkellänge: 500 mm
Gewicht: 13,2 kg
 |
6 Weg Kreuz 90°
Schenkellänge: 500 mm
Gewicht: 15,6 kg
 |
Außenmaß: 313 x 280 x 5 mm
Gewicht: 1,3 kg
Traversenkreise HD 33
|
| Bezeichnung | Länge | Gewicht | Art.-Nr. |
| cm | kg | ||
| HD 33 Spitze Innen pro laufendem Umfangmeter | 5,10 | 302331001 | |
| HD 33 Spitze Innen (4 x 90°) | 200 | 32,03 | 302331020 |
| HD 33 Spitze Innen (4 x 90°) | 300 | 48,04 | 302331030 |
| HD 33 Spitze Innen (4 x 90°) | 400 | 64,06 | 302331040 |
| HD 33 Spitze Innen (8 x 45°) | 500 | 80,07 | 302331050 |
| HD 33 Spitze Innen (8 x 45°) | 600 | 96,08 | 302331060 |
| HD 33 Spitze Innen (8 x 45°) | 700 | 112,20 | 302331070 |
| HD 33 Spitze Innen (8 x 45°) | 800 | 128,11 | 302331080 |
| HD 33 Spitze Innen (12 x 30°) | 900 | 144,13 | 302331090 |
| HD 33 Spitze Innen (12 x 30°) | 1000 | 160,14 | 302331100 |
|
| Bezeichnung | Länge | Gewicht | Art.-Nr. |
| cm | kg | ||
| HD 33 Spitze Außen pro laufendem Umfangmeter | 5,10 | 302332001 | |
| HD 33 Spitze Außen (4 x 90°) | 200 | 32,03 | 302332020 |
| HD 33 Spitze Außen (4 x 90°) | 300 | 48,04 | 302332030 |
| HD 33 Spitze Außen (4 x 90°) | 400 | 64,06 | 302332040 |
| HD 33 Spitze Außen (8 x 45°) | 500 | 80,07 | 302332050 |
| HD 33 Spitze Außen (8 x 45°) | 600 | 96,08 | 302332060 |
| HD 33 Spitze Außen (8 x 45°) | 700 | 112,20 | 302332070 |
| HD 33 Spitze Außen (8 x 45°) | 800 | 128,11 | 302332080 |
| HD 33 Spitze Außen (12 x 30°) | 900 | 144,13 | 302332090 |
| HD 33 Spitze Außen (12 x 30°) | 1000 | 160,14 | 302332100 |
|
| Bezeichnung | Länge | Gewicht | Art.-Nr. |
| cm | kg | ||
| HD 33 Spitze Oben/Unten pro laufendem Umfangmeter | 5,10 | 302330001 | |
| HD 33 Spitze Oben/Unten (4 x 90°) | 200 | 32,03 | 302330020 |
| HD 33 Spitze Oben/Unten (4 x 90°) | 300 | 48,04 | 302330030 |
| HD 33 Spitze Oben/Unten (4 x 90°) | 400 | 64,06 | 302330040 |
| HD 33 Spitze Oben/Unten (8 x 45°) | 500 | 80,07 | 302330050 |
| HD 33 Spitze Oben/Unten (8 x 45°) | 600 | 96,08 | 302330060 |
| HD 33 Spitze Oben/Unten (8 x 45°) | 700 | 112,20 | 302330070 |
| HD 33 Spitze Oben/Unten (8 x 45°) | 800 | 128,11 | 302330080 |
| HD 33 Spitze Oben/Unten (12 x 30°) | 900 | 144,13 | 302330090 |
| HD 33 Spitze Oben/Unten (12 x 30°) | 1000 | 160,14 | 302330100 |
